产品名称:YCB齿轮泵又称YCB圆弧齿轮泵,YCB齿轮油泵,该泵是齿轮泵产品中噪音较低使用寿命较长的一款齿轮泵。
YCB齿轮泵齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。按照本实用新型所提供的设计方案,在壳体上安装主动轴与被动轴,在主动轴位于壳体内的一段上安装齿轮,在被动轴上安装与齿轮啮合的齿轮,形成一对齿轮副,在壳体上设置物料的进口与出口,其特征是:在壳体内容纳齿轮副的空腔内壁设置陶瓷板。本装置通过改变齿轮泵的构造,来提高不锈钢圆弧齿轮泵的耐酸及耐磨性能。
YCB齿轮泵采用了国际上被认为输送泵最先进的一点连续接触齿轮,即双圆弧加正弦曲线复合成齿形,可彻底淘汰渐开线齿轮输送泵。曾获国家级重大科技成果项目,并获国家教委科技进步三等奖。YCB齿轮泵在两啮合齿廓间为一点连续接触,不会产生困油现象,彻底解决了渐开线齿轮泵因困油现象导致泵的振动、噪声、轴承负载增大等现象。
因此YCB齿轮泵具有效率、噪声低,并具有良好的节能效果。本系列齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比最突出的优点是齿轮啮合过程中齿廓面没有相对滑动,所以齿面无磨损,运转平稳,无困液现象,噪音低、寿命长、效率高
YCB齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成;齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比最突出的优点是齿轮啮合过程中齿廓面没有相对滑动,所以齿面无磨损,运转平稳,无困液现象,噪音低、寿命长、效率高;该泵摆脱了传统设计的束缚,使得齿轮泵在设计、生产和使用上进入了一个新的领域。
YCB齿轮泵结构简单紧凑, ,维护方便,有自吸能力,YCB齿轮泵是容积泵的一种,由两个齿轮、泵体与前后盖组成两个封闭空间。
YCB齿轮泵适用于输送不含固体颗粒和纤维,无腐蚀性,温度不高于80℃,粘度为5×10-6~1.5×10-3m2/s(5~1500cst)的润滑油或性质类似润滑油的其它液体以及用于液压传动系统。

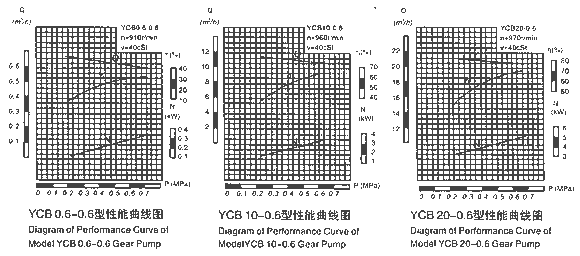

YCB齿轮泵性能参数表:
型号 |
流量 |
排出压力
MPa |
吸出高空
高度MH2O |
效率% |
电动机 |
m3/h |
L/min |
转速 |
功率 |
机座号 |
YCB0.6/0.6
YCB0.6/2.5 |
0.6 |
10 |
0.6
2.5 |
5 |
32
50 |
910
910 |
0.75
1.1 |
Y90S-6
Y90L-6 |
YCB1.0/0.6
YCB1.0/2.5 |
1.0 |
1.67 |
0.6
2.5 |
5 |
32
70 |
1390
1400 |
0.75
1.5 |
Y80L2-4
Y90L-4 |
YCB1.6/0.6
YCB1.6/2.5 |
1.6 |
26.7 |
0.6
2.5 |
5 |
42
71 |
910
940 |
0.75
2.2 |
Y90S-6
Y112M-6 |
YCB2.5/0.6
YCB2.5/2.5 |
2.5 |
42 |
0.6
2.5 |
5 |
42
71 |
1400
1440 |
1.1
4 |
Y90S-4
Y112M-4 |
YCB3.3/0.6
YCB3.3/2.5 |
3.3 |
55 |
0.6
2.5 |
5 |
60
72 |
940
960 |
1.5
5.5 |
Y100L-6
Y132L-6 |
YCB4/0.6
YCB4/2.5 |
4 |
66 |
0.6
2.5 |
5 |
60
72 |
940
960 |
1.5
5.5 |
Y100L-6
Y132L-6 |
YCB5/0.6
YCB5/2.5 |
5 |
83.3 |
0.6
2.5 |
5 |
60
72 |
1420
1440 |
2.2
7.5 |
Y100L-4
Y132L-4 |
YCB6/0.6
YCB6/2.5 |
6 |
100 |
0.6
2.5 |
5 |
60
72 |
1420
1440 |
2.2
7.5 |
Y100L-4
Y132L-4 |
YCB8/0.6
YCB8/2.5 |
8 |
133 |
0.6
2.5 |
5 |
60
72 |
960
970 |
3
11 |
Y132S-6
Y160L-6 |
YCB10/0.6
YCB10/2.5 |
10 |
167 |
0.6
2.5 |
5 |
60
72 |
960
970 |
4
11 |
Y132M-6
Y160L-6 |
YCB12/0.6
YCB12/2.5 |
12 |
200 |
0.6
2.5 |
5 |
61
75 |
1440
1460 |
5.5
15 |
Y132S-4
Y160L-4 |
YCB15/0.6
YCB15/2.5 |
15 |
250 |
0.6
2.5 |
5 |
61
75 |
1440
1470 |
5.5
15 |
Y132S-4
Y160L-4 |
YCB20/0.6
YCB20/2.5 |
20 |
333 |
0.6
2.5 |
5 |
68
77 |
970
980 |
7.5
22 |
Y160M-6
Y200L2-6 |
YCB25/0.6
YCB25/2.5 |
25 |
420 |
0.6
2.5 |
5 |
69
77 |
970
980 |
11
30 |
Y160L-6
Y225M-6 |
YCB30/0.6
YCB30/2.5 |
30 |
500 |
0.6
2.5 |
5 |
70
78 |
970
980 |
11
37 |
Y160L-6
Y250M-6 |
YCB40/0.6
YCB40/2.5 |
40 |
660 |
0.6
2.5 |
5 |
72
78 |
980
980 |
15
45 |
Y180L-6
Y280S-6 |
|
|
